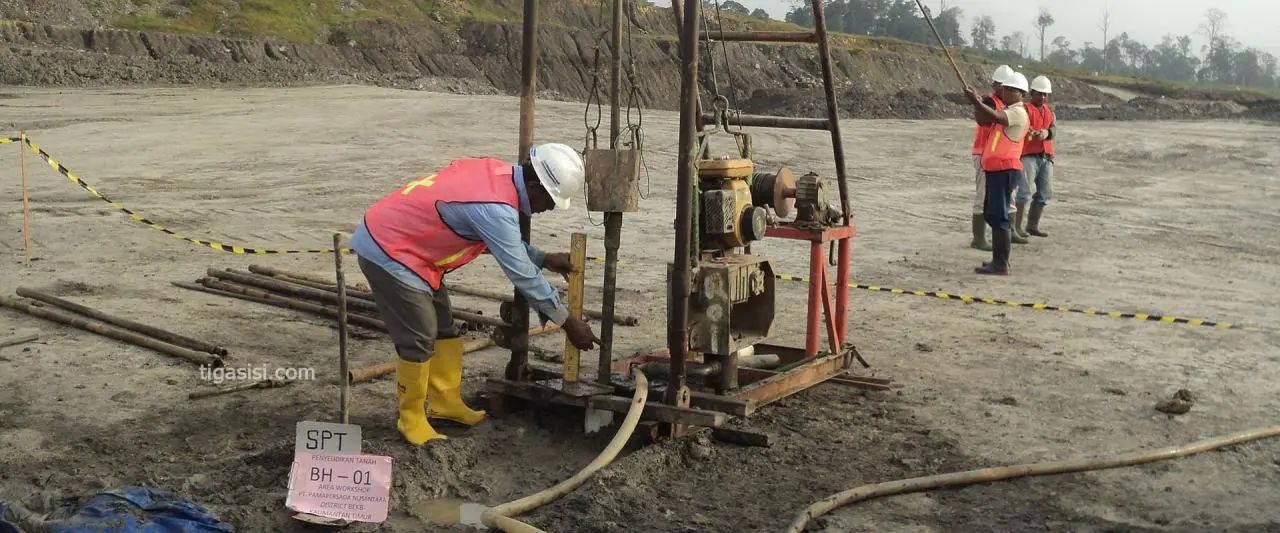

Panduan Lengkap Mengenal Peralatan CPT untuk Pengujian Tanah

Pengujian tanah merupakan langkah krusial dalam dunia konstruksi dan teknik sipil sebelum sebuah bangunan berdiri. Salah satu metode yang paling umum digunakan di Indonesia untuk menentukan profil tanah dan daya dukung tanah adalah pengujian sondir atau Cone Penetration Test (CPT). Untuk mendapatkan data yang akurat, pemahaman mendalam mengenai alat-alat sondir sangatlah diperlukan.

Apa Itu Alat Sondir?

Alat sondir adalah perangkat mekanis atau hidrolik yang digunakan untuk menekan sensor berbentuk kerucut (konus) ke dalam tanah dengan kecepatan konstan. Tujuan utama dari penggunaan alat ini adalah untuk mengukur perlawanan tanah terhadap penetrasi konus dan hambatan lekat pada selubung bimetal.

Hasil dari penggunaan alat-alat sondir ini akan menghasilkan data berupa nilai Cone Resistance (qc) dan Total Friction (tf). Data inilah yang nantinya digunakan oleh para ahli geoteknik untuk menentukan jenis pondasi yang paling sesuai, apakah itu pondasi dangkal atau pondasi dalam seperti bore pile atau tiang pancang.

Komponen Utama dalam Rangkaian Alat-Alat Sondir

Sebuah unit alat sondir terdiri dari berbagai komponen yang bekerja secara sinkron. Berikut adalah daftar komponen utama beserta fungsinya:

1. Mesin Sondir (Frame Sondir)

Mesin sondir berfungsi sebagai kerangka utama yang menahan beban dan memberikan tekanan saat proses penetrasi berlangsung. Terdapat dua jenis mesin yang umum digunakan:

• Mesin Sondir Ringan (Manual 2 Ton): Digunakan untuk tanah yang relatif lunak dengan kedalaman maksimal sekitar 20-30 meter.
• Mesin Sondir Berat (Hidrolik 5-10 Ton): Menggunakan sistem hidrolik untuk menekan batang sondir, mampu menembus lapisan tanah yang lebih keras hingga kedalaman 50 meter atau lebih.

2. Batang Sondir (Outer & Inner Rods)

Batang sondir adalah pipa baja berongga yang disambung satu sama lain untuk mencapai kedalaman yang diinginkan.

• Pipa Luar (Outer Rod): Berfungsi untuk melindungi batang dalam dan menyalurkan tekanan ke konus.
• Batang Dalam (Inner Rod): Batang besi solid yang berada di dalam pipa luar, berfungsi meneruskan tekanan langsung dari mesin ke ujung konus.

3. Konus dan Bikonus

Ini adalah bagian paling vital dari alat-alat sondir karena bertindak sebagai sensor mekanis.

• Mantel Konus: Digunakan untuk mengukur nilai perlawanan ujung tanah (qc) saja.
• Bikonus (Begemann Friction Cone): Memiliki selubung tambahan di atas kerucut untuk mengukur nilai gesekan tanah (friction) selain perlawanan ujung.

4. Manometer

Manometer adalah alat ukur tekanan yang terpasang pada mesin sondir. Biasanya, dalam satu set alat sondir terdapat dua buah manometer dengan kapasitas berbeda (misalnya 0-60 kg/cm² dan 0-250 kg/cm²). Hal ini bertujuan agar pembacaan pada tanah lunak tetap akurat dan pada tanah keras tetap aman tanpa merusak alat.

5. Angkur (Spiral Anchor)

Agar mesin sondir tidak terangkat saat menekan batang ke bawah, mesin harus dikunci ke tanah menggunakan angkur. Angkur berbentuk spiral ini diputar masuk ke dalam tanah dan dihubungkan ke kaki mesin menggunakan baut pengunci.

6. Ambang Hidrolik atau Gigi Mekanis

Ini adalah mekanisme yang mengubah tenaga manusia (pada sondir manual) atau tenaga mesin (pada sondir hidrolik) menjadi gerakan vertikal untuk menekan batang sondir.

Prosedur Pengoperasian Alat-Alat Sondir secara Teknis

Penggunaan alat-alat sondir tidak bisa dilakukan sembarangan. Di Indonesia, prosedur ini diatur dalam SNI 2827:2008 mengenai Cara Uji Penetrasi Lapangan dengan Alat Sondir.

1. Persiapan Lahan: Area titik sondir harus dibersihkan dan dipastikan datar.
2. Pemasangan Angkur: Minimal 4 buah angkur dipasang secara simetris di sekitar titik yang akan diuji.
3. Penyetelan Mesin: Mesin sondir diletakkan di atas titik dan dikunci ke angkur. Pastikan posisi mesin benar-benar vertikal menggunakan waterpass.
4. Pemasangan Manometer: Pasang manometer yang telah dikalibrasi dengan benar.
5. Proses Penetrasi: Batang sondir ditekan masuk ke tanah dengan kecepatan 2 cm/detik.
6. Pembacaan Data: Setiap interval kedalaman 20 cm, operator melakukan pembacaan pada manometer untuk mendapatkan nilai qc dan total tekanan (qc + fs).
7. Pencabutan: Setelah mencapai tanah keras (biasanya ditandai dengan pembacaan manometer maksimal atau kedalaman rencana), batang sondir ditarik kembali menggunakan bantuan mesin.

Jenis-Jenis Alat Sondir Berdasarkan Kapasitas

Pilihan alat-alat sondir sangat bergantung pada kebutuhan proyek dan kondisi geologi di lapangan.

Sondir Ringan (2 Ton)

Ini adalah standar alat yang paling banyak ditemui di proyek rumah tinggal atau gedung bertingkat rendah. Keuntungannya adalah mobilisasi yang mudah karena beratnya yang relatif ringan dan bisa diangkut dengan kendaraan kecil.

Sondir Berat (5 Ton ke Atas)

Untuk proyek infrastruktur besar seperti jembatan, bendungan, atau gedung pencakar langit, sondir kapasitas 5 atau 10 ton wajib digunakan. Alat ini biasanya sudah terintegrasi dengan mesin diesel dan sistem hidrolik penuh untuk memudahkan penetrasi pada tanah dengan konsistensi padat.

Pentingnya Kalibrasi dan Perawatan Alat

Data yang dihasilkan dari alat-alat sondir sangat menentukan keselamatan struktur bangunan. Oleh karena itu, peralatan harus dalam kondisi prima.

• Kalibrasi Manometer: Manometer harus dikalibrasi secara berkala ke laboratorium resmi untuk memastikan jarum penunjuk memberikan nilai yang sesuai dengan tekanan sebenarnya.
• Pembersihan Batang: Setelah digunakan, batang sondir harus dibersihkan dari sisa tanah dan karat agar tidak terjadi kemacetan saat penyambungan.
• Pengecekan Bikonus: Pastikan bagian bergerak pada bikonus tidak terhambat oleh butiran pasir atau tanah liat yang mengeras, karena hal ini dapat menyebabkan galat pada data hambatan lekat.

Kelebihan dan Kekurangan Menggunakan Alat Sondir

Sebagai alat uji tanah utama, sondir memiliki beberapa keunggulan:

• Efisien: Proses pengujian relatif cepat dibandingkan dengan metode boring (SPT).
• Ekonomis: Biaya operasional dan sewa alat-alat sondir lebih terjangkau.
• Data Kontinu: Memberikan gambaran stratigrafi tanah setiap 20 cm.

Namun, alat ini memiliki keterbatasan, yaitu tidak bisa menembus lapisan batuan (rock) atau tanah yang mengandung banyak kerakal/kerikil besar (gravel). Selain itu, pengujian sondir tidak menghasilkan sampel tanah fisik untuk diuji di laboratorium (seperti uji kadar air atau Atterberg limits).

Memilih Distributor Alat-Alat Sondir Berkualitas

Bagi perusahaan kontraktor atau konsultan geoteknik yang ingin memiliki perangkat ini, penting untuk memilih distributor yang terpercaya. Pastikan alat-alat sondir yang dibeli memenuhi standar berikut:

1. Material Baja Berkualitas: Batang sondir harus terbuat dari baja berkekuatan tinggi agar tidak mudah bengkok atau patah di dalam tanah.
2. Sertifikat Kalibrasi: Manometer yang disertakan harus memiliki sertifikat kalibrasi yang masih berlaku.
3. Layanan Purna Jual: Ketersediaan suku cadang seperti mata konus, seal hidrolik, dan baut angkur.

Kesimpulan

Memahami alat-alat sondir secara mendalam adalah kunci utama dalam menjamin kualitas data tanah yang akurat. Mulai dari mesin, batang, hingga sensor bikonus, setiap komponen memiliki peran yang tidak tergantikan. Dengan penggunaan alat yang terstandarisasi dan prosedur yang benar sesuai SNI, risiko kegagalan struktur akibat ketidaksesuaian pondasi dapat diminimalisir secara signifikan.
