Uji Keretakan Jalan Menggunakan Georadar (GPR)

Dalam dunia teknik sipil dan pemeliharaan infrastruktur, integritas struktur jalan raya adalah prioritas utama. Kerusakan seperti retakan (cracking) sering kali hanya terlihat di permukaan, padahal akar masalahnya mungkin berada jauh di lapisan bawah permukaan. Metode inspeksi visual atau pengujian destruktif seperti core drill memiliki keterbatasan dalam cakupan dan efisiensi.

Solusi modern yang kini menjadi standar industri adalah penggunaan Ground Penetrating Radar (GPR) atau Georadar.

Apa Itu Georadar (GPR)?

Ground Penetrating Radar (GPR) adalah metode geofisika yang menggunakan pulsa radar untuk mencitrakan permukaan bawah tanah. Metode ini bersifat non-destruktif (Non-Destructive Test/NDT), yang berarti pengujian dapat dilakukan tanpa merusak fisik jalan aspal atau beton.

Dalam konteks inspeksi jalan, GPR menggunakan gelombang elektromagnetik pada pita frekuensi mikro (UHF/VHF) dari 10 MHz hingga 2.6 GHz. Untuk deteksi keretakan jalan dan lapisan aspal yang membutuhkan resolusi tinggi, biasanya digunakan antena dengan frekuensi tinggi (di atas 1 GHz).

Mekanisme Kerja GPR dalam Mendeteksi Keretakan

Prinsip dasar GPR adalah pemancaran gelombang elektromagnetik ke dalam tanah melalui antena pemancar (transmitter). Gelombang ini kemudian dipantulkan kembali ke permukaan ketika bertemu dengan batas antar material yang memiliki sifat dielektrik (konstanta dielektrik) berbeda.

Cara GPR mengidentifikasi keretakan jalan meliputi:

1. Perubahan Dielektrik: Retakan di jalan biasanya berisi udara atau air. Sifat dielektrik aspal sangat berbeda dengan udara atau air. Ketika gelombang radar menabrak celah ini, terjadi pantulan sinyal yang kuat.
2. Hamburan Sinyal: Pada retakan vertikal yang halus, gelombang radar akan mengalami difraksi atau hamburan, yang terlihat sebagai pola hiperbola atau anomali amplitudo pada data radargram.
3. Identifikasi Void (Rongga): Keretakan permukaan sering kali merupakan indikasi adanya rongga (void) di lapisan base atau sub-base. GPR dapat memetakan rongga ini sebelum jalan ambles sepenuhnya.

Mengapa Menggunakan GPR untuk Uji Keretakan?

Penggunaan GPR menawarkan keunggulan signifikan dibandingkan metode konvensional:

• Non-Destruktif: Tidak perlu melakukan pengeboran atau perusakan jalan, sehingga struktur jalan tetap utuh setelah pengujian.
• Kecepatan Pengambilan Data: Sistem GPR modern dapat dipasang pada kendaraan dan mengambil data sambil bergerak dengan kecepatan lalu lintas normal, meminimalkan gangguan kemacetan.
• Cakupan Area Luas: Berbeda dengan coring yang hanya mengambil sampel titik, GPR memberikan profil kontinu sepanjang lintasan jalan.
• Deteksi Dini: GPR mampu mendeteksi delaminasi (pemisahan lapisan) antar lapisan aspal sebelum retakan muncul ke permukaan.

Prosedur Pengujian Jalan dengan GPR

Untuk mendapatkan hasil yang akurat, pengujian harus mengikuti prosedur standar:

1. Persiapan dan Kalibrasi

Menentukan frekuensi antena yang tepat adalah kunci. Untuk inspeksi perkerasan jalan (pavement), antena 1.0 GHz hingga 2.0 GHz sangat disarankan karena memberikan resolusi tinggi untuk kedalaman dangkal (0-1 meter).

2. Akuisisi Data (Scanning)

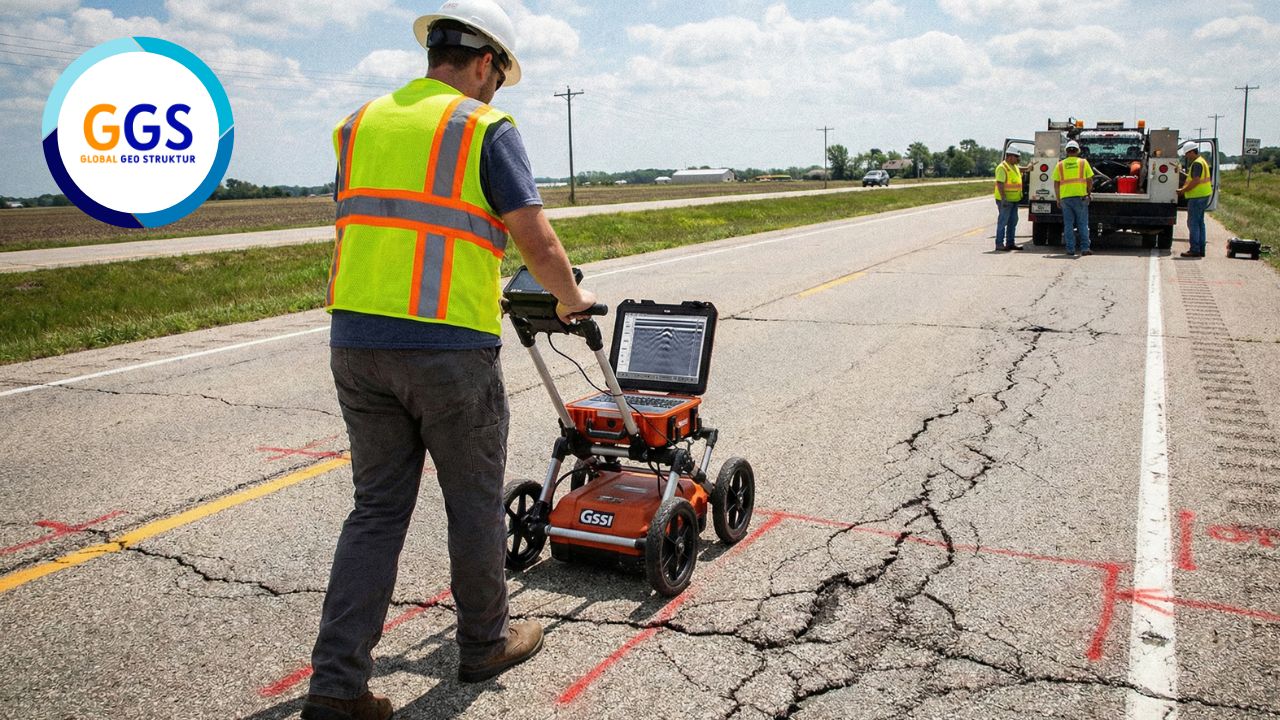

Alat GPR didorong atau ditarik di sepanjang jalur yang ditentukan. Posisi direkam menggunakan odometer terintegrasi atau GPS presisi tinggi untuk memastikan lokasi retakan dapat dipetakan secara akurat.

3. Pemrosesan Data (Post-Processing)

Data mentah dari lapangan sering kali mengandung noise. Software pemrosesan digunakan untuk:

• Filter Noise: Menghilangkan gangguan sinyal.
• Gain Adjustment: Memperkuat sinyal dari kedalaman yang lebih dalam.
• Migrasi: Mengoreksi posisi objek pada radargram agar sesuai dengan posisi aslinya.

4. Interpretasi Data

Ahli geofisika atau teknisi menganalisis radargram untuk menandai lokasi retakan, ketebalan aspal, dan anomali di bawah permukaan.

FAQ: Pertanyaan Umum Seputar Uji GPR Jalan

Berikut adalah jawaban atas pertanyaan yang sering diajukan oleh kontraktor dan pemilik proyek:

Q: Seberapa dalam GPR bisa mendeteksi kerusakan jalan? A: Kedalaman tergantung pada frekuensi antena dan jenis tanah. Untuk antena frekuensi tinggi (1-2 GHz) yang digunakan untuk detail keretakan aspal, penetrasi efektif biasanya antara 50 cm hingga 1 meter. Untuk lapisan tanah dasar yang lebih dalam, frekuensi harus diturunkan, namun resolusi akan berkurang.

Q: Apakah GPR bisa membedakan antara retakan berisi air dan udara? A: Ya, secara prinsip bisa. Air memiliki konstanta dielektrik yang jauh lebih tinggi (sekitar 80) dibandingkan udara (1). Pantulan sinyal dari retakan berisi air akan memiliki polaritas dan amplitudo yang berbeda dibandingkan retakan kering.

Q: Apakah GPR bisa menggantikan Core Drill sepenuhnya? A: Tidak sepenuhnya. GPR adalah alat screening area luas. Core drill tetap dibutuhkan sebagai validasi fisik (ground truthing) di beberapa titik untuk mengkalibrasi data GPR agar perhitungan ketebalan dan material menjadi sangat akurat.

Q: Apakah cuaca mempengaruhi hasil tes GPR? A: Sangat berpengaruh. Permukaan jalan yang tergenang air dapat memantulkan sebagian besar sinyal radar sebelum menembus ke bawah, sehingga data menjadi tidak akurat. Pengujian sebaiknya dilakukan saat permukaan jalan kering.

---

Rekomendasi untuk Pengguna

Bagian ini dikhususkan bagi Anda yang sedang mencari layanan jasa atau peralatan GPR untuk proyek jalan raya.

Jika Anda Mencari Jasa Uji GPR:

Pastikan penyedia jasa memenuhi kriteria berikut untuk menjamin validitas data:

1. Sertifikasi Operator: Pastikan teknisi memiliki pengalaman dalam interpretasi data GPR jalan raya, bukan hanya pengoperasian alat.
2. Spesifikasi Alat: Tanyakan frekuensi antena yang digunakan. Untuk keretakan jalan, tolak jika mereka menawarkan antena di bawah 500 MHz, karena resolusinya terlalu rendah untuk mendeteksi retakan halus.
3. Laporan Komprehensif: Mintalah contoh laporan. Laporan yang baik tidak hanya memberikan gambar radargram mentah, tetapi juga interpretasi CAD atau penampang melintang yang menunjukkan lokasi dan kedalaman kerusakan secara jelas.

Jika Anda Ingin Membeli Alat GPR:

Untuk kebutuhan investasi peralatan inventaris perusahaan, pertimbangkan spesifikasi berikut:

• Sistem Multi-Channel/Array: Pertimbangkan sistem yang memiliki banyak antena (array) yang dipasang selebar jalur kendaraan. Ini memungkinkan pemindaian satu lajur penuh dalam sekali jalan, meningkatkan efisiensi secara drastis dibandingkan sistem single-channel.
• Software Integrasi: Pilih alat yang memiliki software pemrosesan otomatis untuk deteksi lapisan jalan (layer picking) dan integrasi mudah dengan Google Earth atau sistem GIS.

Kesimpulan

Uji keretakan jalan dengan Georadar (GPR) adalah metode paling efisien untuk memetakan kesehatan struktural jalan tanpa merusaknya. Dengan kemampuan mendeteksi anomali di bawah permukaan, delaminasi, dan perubahan material, GPR memungkinkan perbaikan yang lebih terarah dan hemat biaya. Bagi pengelola infrastruktur, investasi pada inspeksi GPR merupakan langkah preventif cerdas untuk mencegah kerusakan fatal dan memperpanjang umur layanan jalan raya.
