Cara Kerja Piezometer Dalam Mengukur Tanah Bendungan

Dalam rekayasa geoteknik dan keselamatan bendungan, pemantauan tekanan air pori adalah parameter paling kritis yang harus diawasi. Kegagalan dalam memantau tekanan ini dapat berakibat fatal, mulai dari rembesan yang tidak terkendali hingga keruntuhan struktural bendungan (dam failure).

Instrumen utama yang digunakan untuk tugas vital ini adalah Piezometer. Artikel ini akan membahas secara mendalam definisi, mekanisme kerja, dan peran vital piezometer dalam menjaga stabilitas tanah bendungan.

Apa Itu Piezometer?

Piezometer adalah alat instrumentasi geoteknik yang dirancang khusus untuk mengukur tekanan air pori (pore water pressure) di dalam tanah, batuan, atau beton.

Tekanan air pori adalah tekanan air tanah yang terperangkap di dalam celah-celah (pori) antara butiran tanah atau batuan. Pada konstruksi bendungan, jika tekanan ini meningkat melebihi batas aman, ia dapat mengurangi kekuatan geser tanah, menyebabkan ketidakstabilan lereng, likuifaksi, atau deformasi struktur.

Mengapa Piezometer Sangat Penting untuk Bendungan?

Tujuan utama pemasangan piezometer pada bendungan adalah untuk:

1. Mendeteksi Rembesan (Seepage): Memantau pola aliran air yang melalui tubuh bendungan dan pondasinya.
2. Analisis Stabilitas Lereng: Data tekanan pori digunakan untuk menghitung tegangan efektif tanah, yang menentukan apakah lereng bendungan stabil atau berisiko longsor.
3. Evaluasi Efektivitas Drainase: Memastikan sistem drainase bendungan berfungsi dengan baik dalam membuang kelebihan air.
4. Monitoring Saat Konstruksi: Mengontrol kecepatan penimbunan tanah agar tidak terjadi peningkatan tekanan pori yang drastis yang bisa memicu keruntuhan dini.

Mekanisme dan Cara Kerja Piezometer

Cara kerja piezometer bergantung pada jenis instrumen yang digunakan. Dalam industri bendungan modern, terdapat dua jenis utama yang paling umum digunakan: Standpipe Piezometer dan Vibrating Wire Piezometer.

1. Standpipe Piezometer (Piezometer Pipa Tegak)

Ini adalah jenis yang paling sederhana dan konvensional.

• Komponen: Terdiri dari pipa plastik (biasanya PVC) yang memiliki ujung berpori (filter tip) yang ditanam pada kedalaman tertentu di dalam tanah.
• Cara Kerja: Air tanah masuk melalui filter tip dan naik ke dalam pipa hingga mencapai ketinggian yang setara dengan tekanan air pori di titik tersebut.

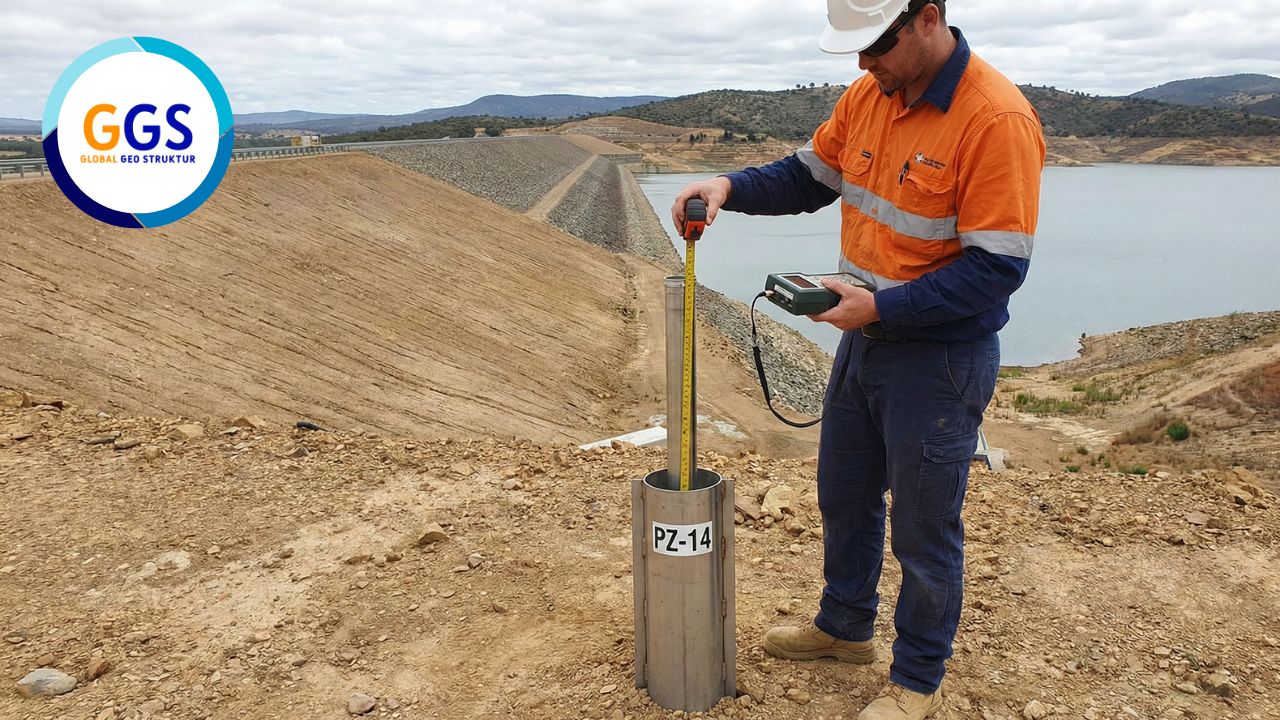

• Pengukuran: Operator mengukur kedalaman muka air dari permukaan tanah menggunakan water level indicator.
• Kelebihan/Kekurangan: Sangat andal dan murah, namun responnya lambat (time lag) dan memerlukan pembacaan manual.

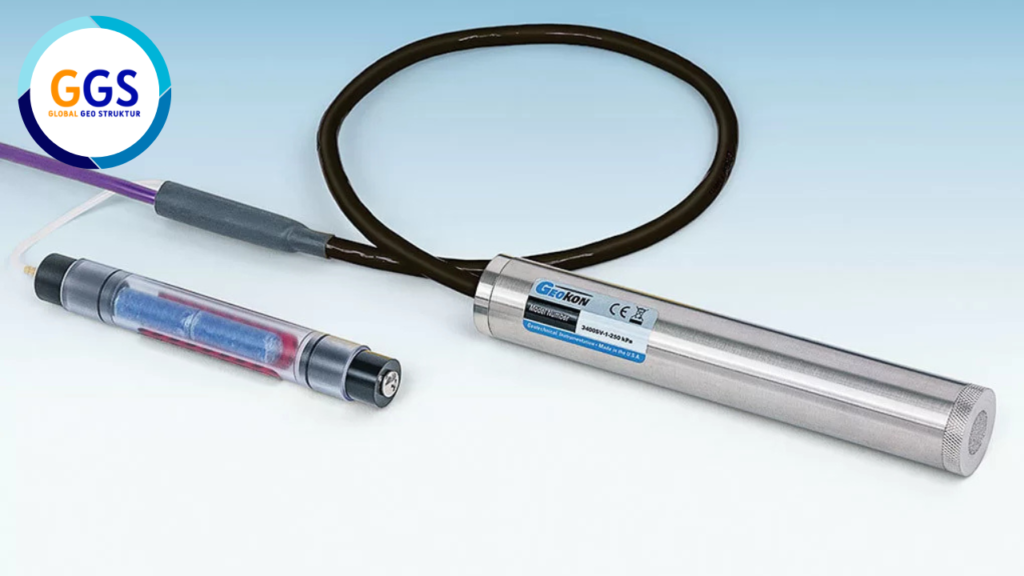

2. Vibrating Wire Piezometer (Piezometer Kawat Bergetar)

Ini adalah standar industri modern untuk pemantauan bendungan karena akurasi dan kemampuannya untuk diotomatisasi.

• Komponen: Terdiri dari bodi stainless steel yang membungkus diafragma logam, kawat baja yang ditegangkan (tensioned wire), dan koil elektromagnetik.
• Cara Kerja Fisika:
  1. Tekanan air pori dari tanah menekan diafragma logam pada sensor.
  2. Perubahan tekanan pada diafragma menyebabkan ketegangan pada kawat baja berubah.
  3. Saat kawat bergetar (dipicu oleh sinyal listrik dari koil), frekuensi getarannya berubah sesuai dengan ketegangan kawat.
  4. Hukum Fisika: Semakin tinggi tekanan air, semakin kendor kawatnya, dan frekuensi getarannya menurun (atau sebaliknya, tergantung desain).
• Pengkonversian Data: Sinyal frekuensi tersebut dikirim ke alat pembaca (datalogger) dan dikonversi menjadi satuan tekanan (seperti kPa atau bar) menggunakan faktor kalibrasi.
• Kelebihan: Respon sangat cepat, akurasi tinggi, tahan lama, dan data dapat dibaca dari jarak jauh (remote monitoring).

Proses Instalasi Piezometer pada Bendungan

Pemasangan yang tepat sangat krusial untuk mendapatkan data yang valid.

1. Pengeboran: Lubang bor dibuat pada titik-titik strategis (misalnya di inti bendungan, pondasi, atau hilir).
2. Pemasangan Sensor: Piezometer diturunkan ke dasar lubang bor.
3. Grouting: Lubang di sekeliling sensor diisi dengan campuran bentonite-cement atau pasir filter. Ini penting untuk memastikan sensor hanya membaca tekanan dari zona target dan bukan dari air yang mengalir vertikal melalui lubang bor.
4. Terminasi: Kabel ditarik ke permukaan menuju terminal box atau rumah instrumen untuk pembacaan data.

---

FAQ (Pertanyaan Umum)

Q: Berapa sering piezometer harus dibaca? A: Frekuensi tergantung pada fase bendungan. Saat konstruksi atau pengisian awal waduk (impounding), pembacaan bisa dilakukan setiap hari atau bahkan per jam (real-time). Untuk bendungan yang sudah beroperasi stabil, pembacaan mungkin dilakukan mingguan atau bulanan.

Q: Apakah Vibrating Wire Piezometer tahan lama? A: Ya, jenis Vibrating Wire dirancang untuk lingkungan yang keras dan bisa bertahan puluhan tahun jika dipasang dengan benar dan dilindungi dari petir (surge protection).

Q: Apa bedanya Piezometer dengan Sumur Pantau (Observation Well)? A: Sumur pantau mengukur muka air tanah bebas (water table) secara umum karena pipanya berlubang sepanjang kedalaman. Piezometer mengukur tekanan air pori pada titik kedalaman spesifik karena bagian berporinya hanya ada di ujung sensor dan sisanya di-grout (disumbat).

Q: Bisakah data piezometer dipantau secara online? A: Bisa. Dengan menggunakan Vibrating Wire Piezometer yang dihubungkan ke Datalogger dan sistem telemetri (GSM/Satelit), data dapat diakses melalui dashboard komputer di mana saja.

---

Rekomendasi Pengadaan untuk Proyek Bendungan

Jika Anda sedang mencari solusi instrumentasi untuk proyek bendungan, berikut adalah rekomendasi spesifikasi yang perlu dipertimbangkan untuk memastikan investasi jangka panjang yang aman:

1. Prioritaskan Teknologi Vibrating Wire (VW)

Untuk bendungan besar atau berisiko tinggi, hindari penggunaan metode manual sepenuhnya. Pilih Vibrating Wire Piezometer karena stabilitas jangka panjangnya (zero drift) dan kemudahan integrasi dengan sistem otomatisasi.

2. Perhatikan Material & Rating Proteksi

Pastikan sensor menggunakan material Stainless Steel (Grade 316) untuk ketahanan terhadap korosi. Kabel harus memiliki pelindung yang kuat dan tahan air (waterproof) untuk mencegah kerusakan sinyal.

3. Integrasi Sistem Data Logger

Jangan hanya membeli sensor. Pertimbangkan ekosistem Automatic Data Acquisition System (ADAS). Ini memungkinkan peringatan dini (early warning system) dikirimkan via SMS atau email jika tekanan air pori melewati ambang batas bahaya, memberikan waktu evakuasi atau penanganan yang berharga.

---

Kesimpulan

Piezometer adalah “mata” bagi para insinyur di dalam tubuh bendungan. Tanpa alat ini, perubahan kondisi tanah dan tekanan air yang berbahaya tidak akan terdeteksi hingga kerusakan fisik muncul ke permukaan.

Memahami cara kerja piezometer, khususnya mekanisme frekuensi pada tipe Vibrating Wire sangat penting bagi pengelola bendungan untuk mengambil keputusan berbasis data yang akurat demi keselamatan infrastruktur dan lingkungan sekitar.
