Pengukuran Lahan Eksisting dengan Total Station
Dalam dunia konstruksi dan perencanaan tata ruang, memahami kondisi lahan eksisting menjadi langkah awal yang sangat penting. Data topografi yang akurat akan menentukan keberhasilan perencanaan infrastruktur, pembangunan gedung, hingga pengembangan kawasan. Salah satu alat yang paling diandalkan untuk melakukan pengukuran tersebut adalah Total Station.
Alat ini memungkinkan pengambilan data posisi horizontal, vertikal, dan jarak secara simultan dengan presisi tinggi. Teknologi ini menjadi jantung dari survei modern karena kecepatan, efisiensi, dan akurasi yang tidak tertandingi.
Apa Itu Total Station?

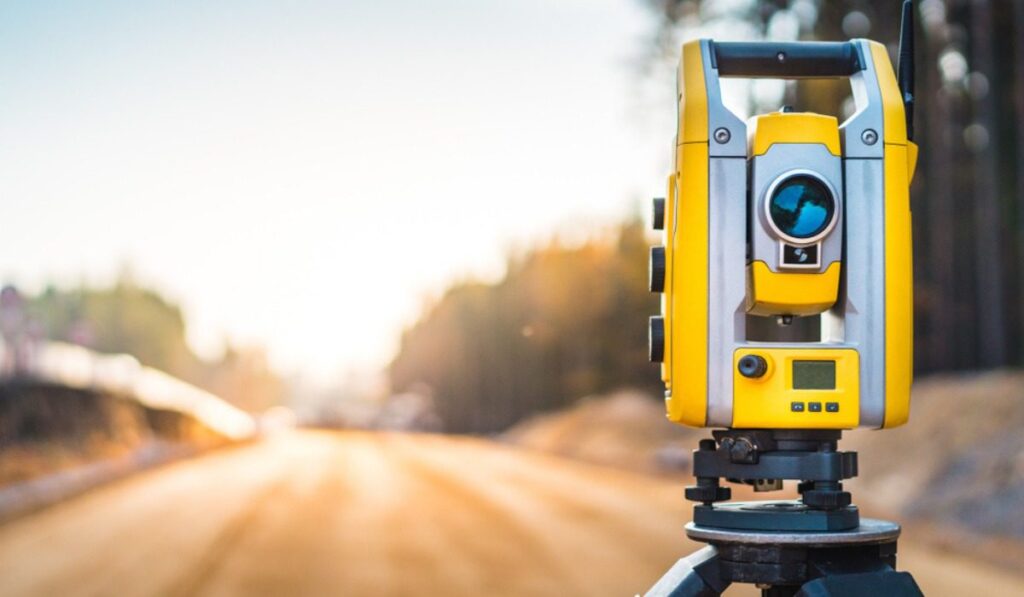

Total Station adalah alat ukur elektronik yang menggabungkan fungsi theodolite digital untuk mengukur sudut dan EDM (Electronic Distance Measurement) untuk mengukur jarak. Beberapa model Total Station bahkan sudah dilengkapi dengan sistem GPS dan perangkat lunak pemetaan canggih.
Komponen Utama Total Station:
- Teleskop digital: Untuk melihat dan mengarahkan target pengukuran.
- EDM: Menghitung jarak dari alat ke prisma pantul.
- Unit pemrosesan data: Menyimpan dan memproses hasil pengukuran.
- Layar LCD dan keypad: Untuk input dan visualisasi data secara langsung.
- Baterai dan penyimpanan data internal atau eksternal.
Dengan kombinasi ini, Total Station mampu melakukan pengukuran dengan akurasi hingga milimeter, menjadikannya pilihan utama dalam pengukuran lahan eksisting.
Tujuan Pengukuran Lahan Eksisting
Pengukuran lahan eksisting bertujuan untuk:
- Memetakan topografi area yang akan dibangun atau dikembangkan.
- Mengidentifikasi kontur tanah, lereng, elevasi, dan fitur-fitur fisik lainnya.
- Menghitung luas lahan secara akurat.
- Menyiapkan data dasar untuk perencanaan site development, desain jalan, saluran drainase, bangunan, dan lainnya.
- Dokumentasi kondisi eksisting untuk keperluan perizinan dan studi kelayakan.
Tanpa data yang akurat dari pengukuran ini, proses desain dan konstruksi berisiko mengalami kesalahan besar yang bisa menyebabkan kerugian biaya dan waktu.
Proses Pengukuran Lahan Eksisting Menggunakan Total Station
Berikut ini adalah langkah-langkah standar dalam melakukan pengukuran lahan eksisting menggunakan Total Station:
1. Persiapan Awal dan Penentuan Titik Referensi
Sebelum memulai, tim surveyor menentukan Benchmark atau titik referensi tetap. Titik ini digunakan sebagai acuan ketinggian dan koordinat untuk seluruh pengukuran.
2. Penempatan Alat
Total Station ditempatkan di lokasi yang strategis dan stabil menggunakan tripod. Alat dikalibrasi dan disesuaikan dengan sumbu vertikal serta horizontal.
3. Penentuan Backsight dan Orientasi
Surveyor mengarahkan teleskop ke titik backsight, yang telah diketahui koordinatnya. Hal ini bertujuan untuk menetapkan orientasi sudut nol.
4. Pengukuran Titik-Titik Eksisting
Dengan bantuan prisma reflektor dan personel pengarah, Total Station mengukur berbagai titik di area lahan. Setiap titik mencatat data koordinat (X, Y) dan elevasi (Z).
5. Pengumpulan dan Pemrosesan Data
Semua data disimpan dalam penyimpanan internal atau kartu memori. Kemudian, data diekspor ke komputer dan diolah menggunakan perangkat lunak seperti AutoCAD Civil 3D, ArcGIS, atau software pemetaan lainnya.
6. Pembuatan Peta Kontur dan Model Digital
Dari data hasil pengukuran, dibuat peta kontur, digital terrain model (DTM), atau digital elevation model (DEM). Peta ini menjadi dasar dalam analisis lanjutan seperti perencanaan infrastruktur.
Keunggulan Total Station dalam Pengukuran Lahan Eksisting
1. Akurasi Tinggi
Dengan tingkat kesalahan hanya dalam skala milimeter, Total Station sangat ideal untuk proyek yang memerlukan presisi tinggi.
2. Efisiensi Waktu
Proses pengambilan data yang cepat memungkinkan surveyor menyelesaikan pekerjaan dalam waktu yang jauh lebih singkat dibanding metode konvensional.
3. Integrasi dengan Software
Data dari Total Station bisa langsung diintegrasikan ke perangkat lunak CAD atau GIS, sehingga mempermudah proses pemetaan dan analisis.
4. Pengukuran Multidimensi
Total Station dapat mengukur jarak, sudut, dan elevasi sekaligus dalam satu pengoperasian.
5. Cocok untuk Medan Kompleks
Dapat digunakan di berbagai kondisi medan, termasuk lahan bergelombang, area terbuka, maupun lokasi konstruksi padat.
Tantangan dalam Penggunaan Total Station
Meskipun canggih, penggunaan Total Station tetap memiliki tantangan:
- Kebutuhan akan visibilitas langsung antara alat dan prisma.
- Pengaruh cuaca ekstrem terhadap presisi alat.
- Diperlukan operator terlatih, karena pengaturan dan pengolahan data cukup kompleks.
- Harga investasi awal yang tinggi, terutama untuk model robotic atau terintegrasi GNSS.
Namun, keunggulan yang ditawarkan membuatnya sebanding dengan investasi dan pelatihan yang dibutuhkan.
Perbandingan dengan Metode Pengukuran Lain
| Metode | Akurasi | Kecepatan | Biaya | Kebutuhan SDM |
|---|---|---|---|---|
| Total Station | Sangat tinggi | Cepat | Sedang-Tinggi | Sedang |
| GPS Geodetik | Tinggi | Cepat | Tinggi | Sedang |
| Waterpass Manual | Tinggi (elevasi saja) | Lambat | Rendah | Tinggi |
| Pita Ukur | Rendah | Sangat lambat | Sangat rendah | Tinggi |
Tips Profesional dalam Pengukuran Lahan Eksisting
- Lakukan survei awal lokasi untuk identifikasi titik-titik penting sebelum pengukuran.
- Gunakan tripod berkualitas tinggi untuk stabilisasi alat.
- Pastikan sinkronisasi waktu dan koordinat antara alat dan software.
- Simpan data di dua tempat berbeda sebagai cadangan (back-up).
- Lakukan verifikasi silang dengan titik yang sudah diketahui untuk memastikan akurasi.
Kesimpulan: Total Station adalah Pilar Pengukuran Modern
Pengukuran lahan eksisting dengan Total Station merupakan metode yang sangat andal dalam dunia teknik sipil, arsitektur, dan perencanaan tata ruang. Dengan kombinasi presisi, efisiensi, dan kemampuan integrasi data, alat ini menjadi investasi strategis untuk proyek-proyek pembangunan berskala kecil maupun besar.
Dalam era digital yang menuntut kecepatan dan akurasi, penguasaan terhadap teknologi pengukuran seperti Total Station bukan lagi keunggulan, melainkan kebutuhan mutlak. Dengan pendekatan yang profesional dan metode yang benar, setiap data yang dikumpulkan akan menjadi fondasi kokoh dari pembangunan masa depan.
