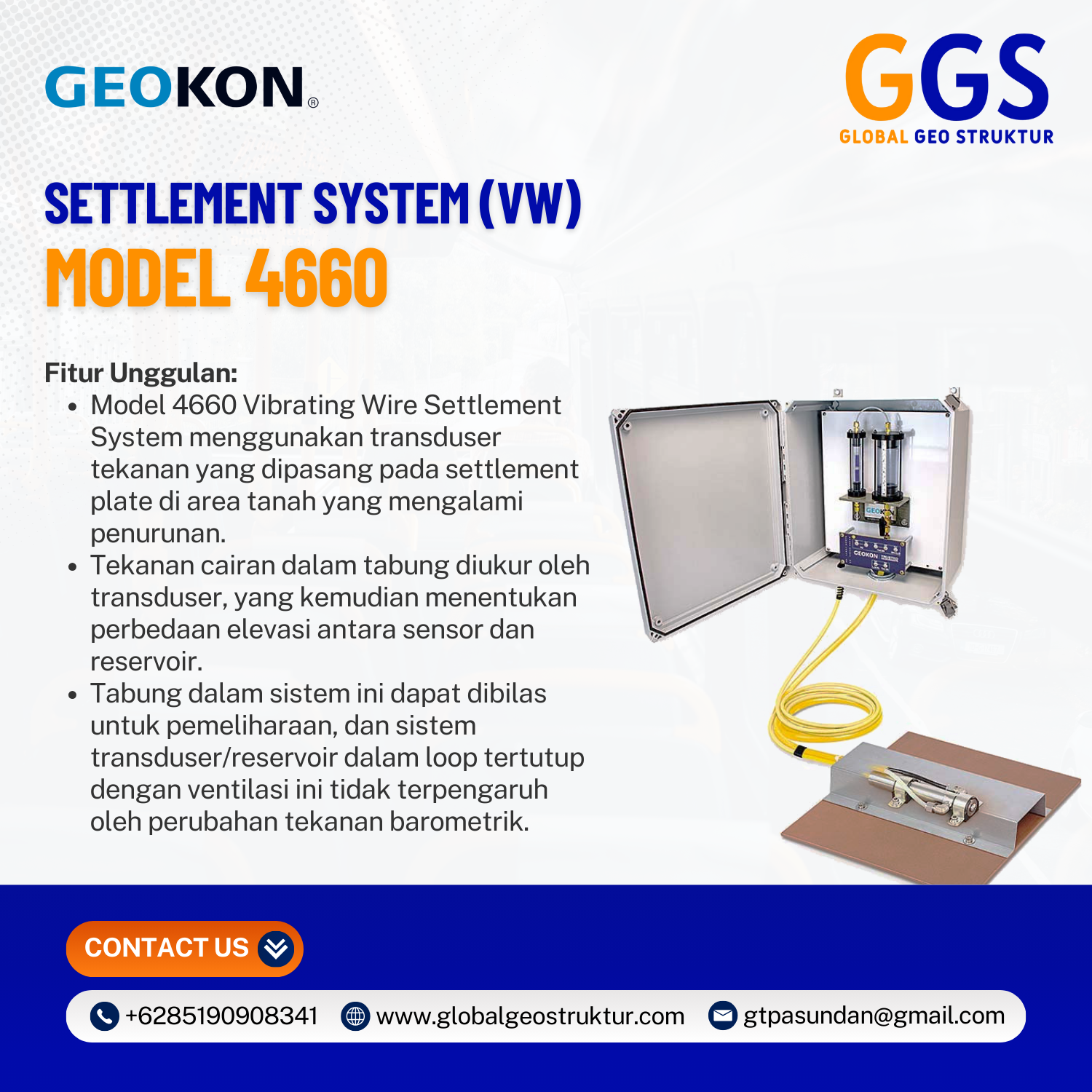

GEOKON Settlement System (VW) Model 4660

Deskripsi

Model 4660 Vibrating Wire Settlement System menggunakan transduser tekanan yang dipasang pada settlement plate di area tanah yang mengalami penurunan. Sensor ini terhubung melalui dua tabung berisi cairan yang membentang secara lateral ke reservoir yang ditempatkan di tanah stabil, jauh dari area yang diperkirakan mengalami pergerakan.

Tekanan cairan dalam tabung diukur oleh transduser, yang kemudian menentukan perbedaan elevasi antara sensor dan reservoir. Tabung dalam sistem ini dapat dibilas untuk pemeliharaan, dan sistem transduser/reservoir dalam loop tertutup dengan ventilasi ini tidak terpengaruh oleh perubahan tekanan barometrik.
